儀錶連結控制教學

儀錶連結控制教學

※本教學使用SE6000 PID控制器，與電腦連接做教學範例。

※使用產品與設備：SE6000 PID控制器、PC電腦(windows 作業系統)、RS485-USB轉換器、PT100感溫棒、SE6000圖控軟體。

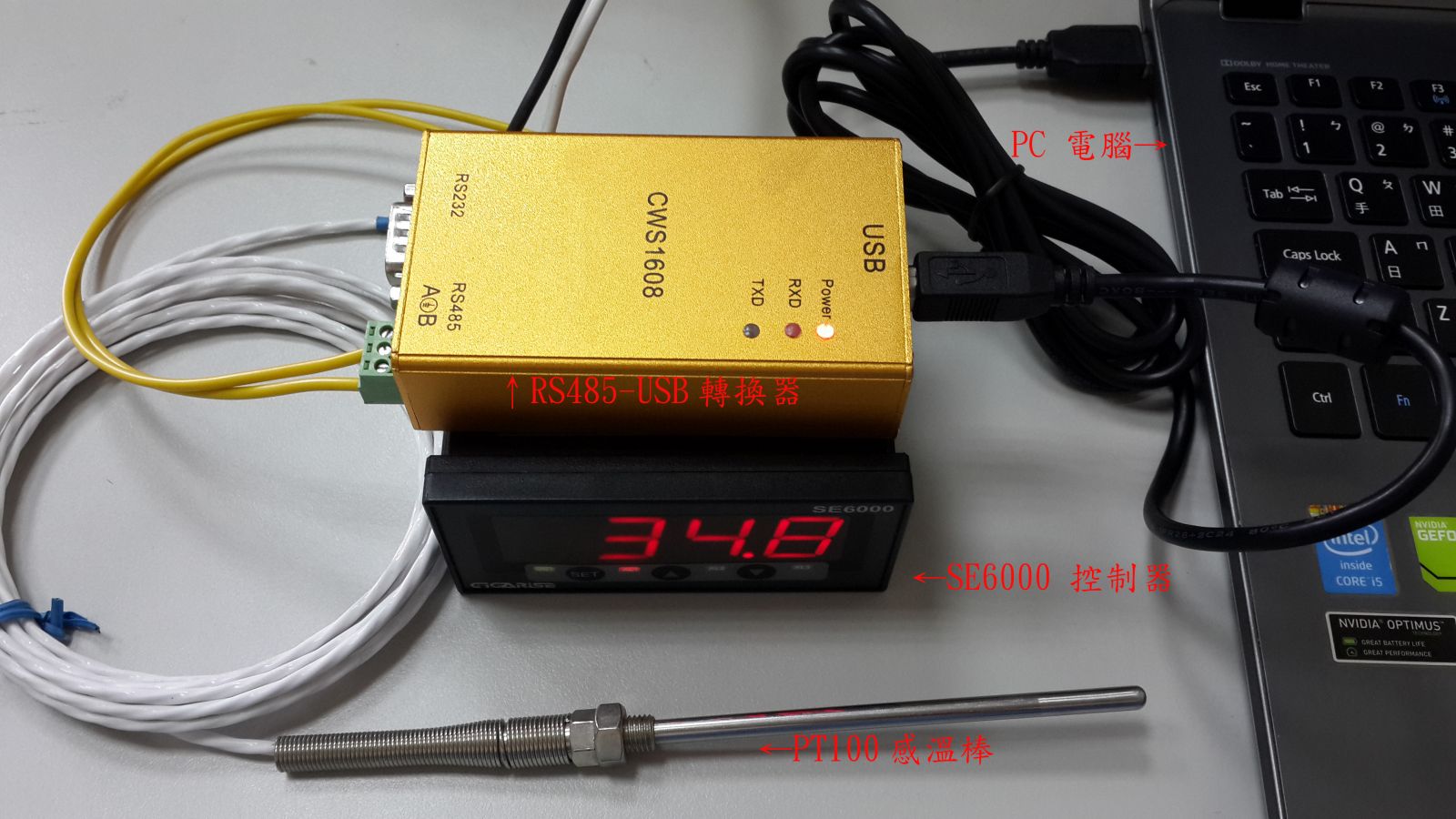

1.   連結各項設備，注意儀表RS485 " + "  "- "  與 RS485-USB轉換器 "A"  "B"  需相互對應，否則數值無法正常傳送顯示。

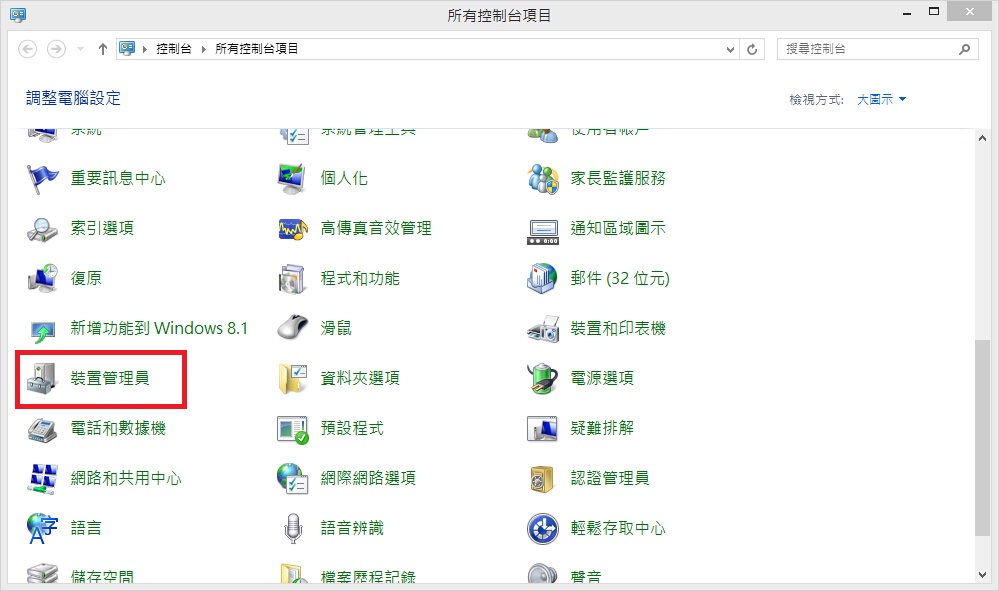

2.   開啟控制台→裝置管理員

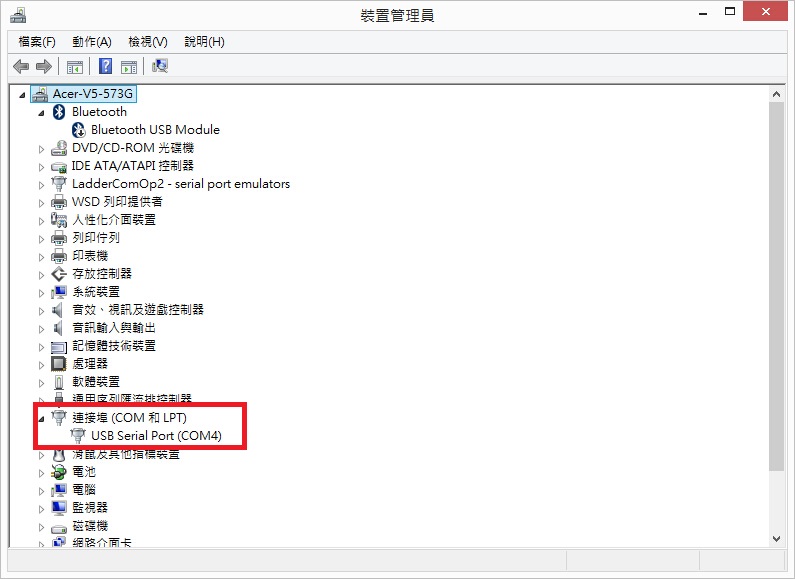

3.   連接埠(COM 和 LPT) → 確認USB COM    ※此時為COM4

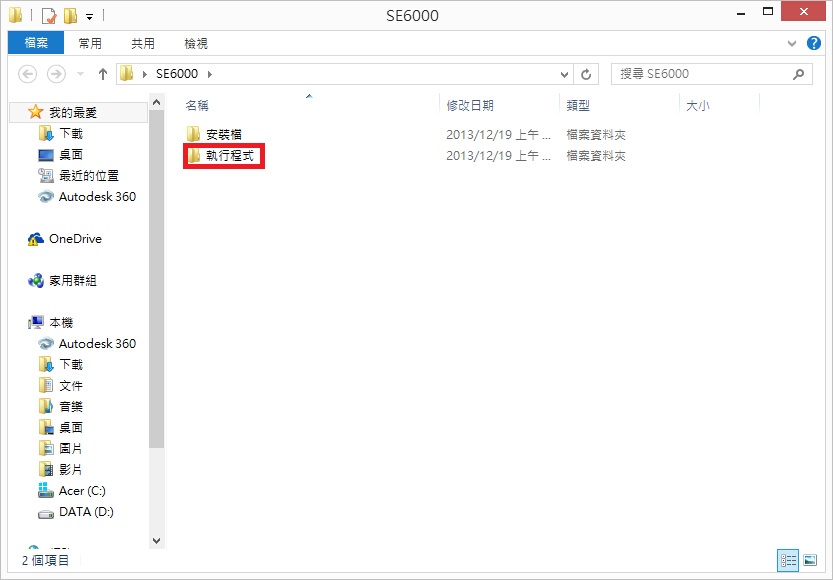

4.    至網站 商品型錄 或 下載專區，下載SE6000 程式軟體，解壓縮並開啟SE6000資料夾 →執行程式資料夾

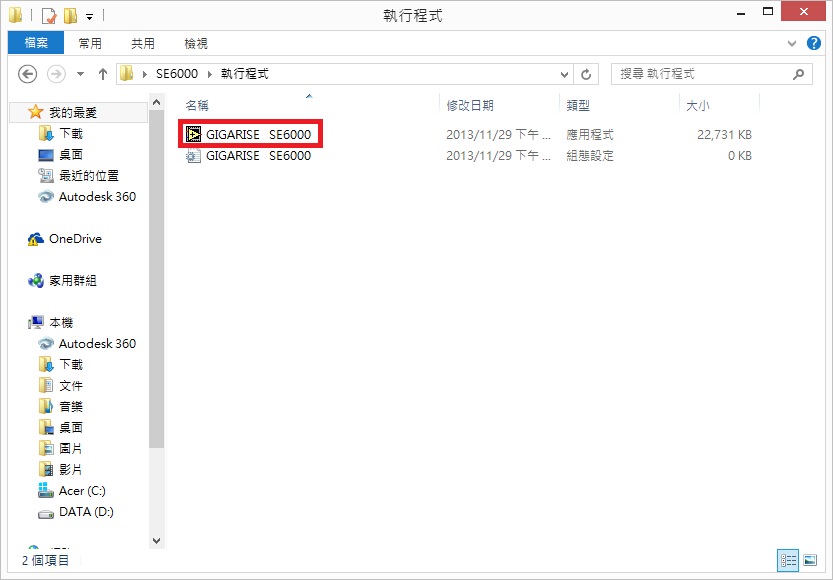

5.   執行GIGARISE SE6000.exe 應用程式

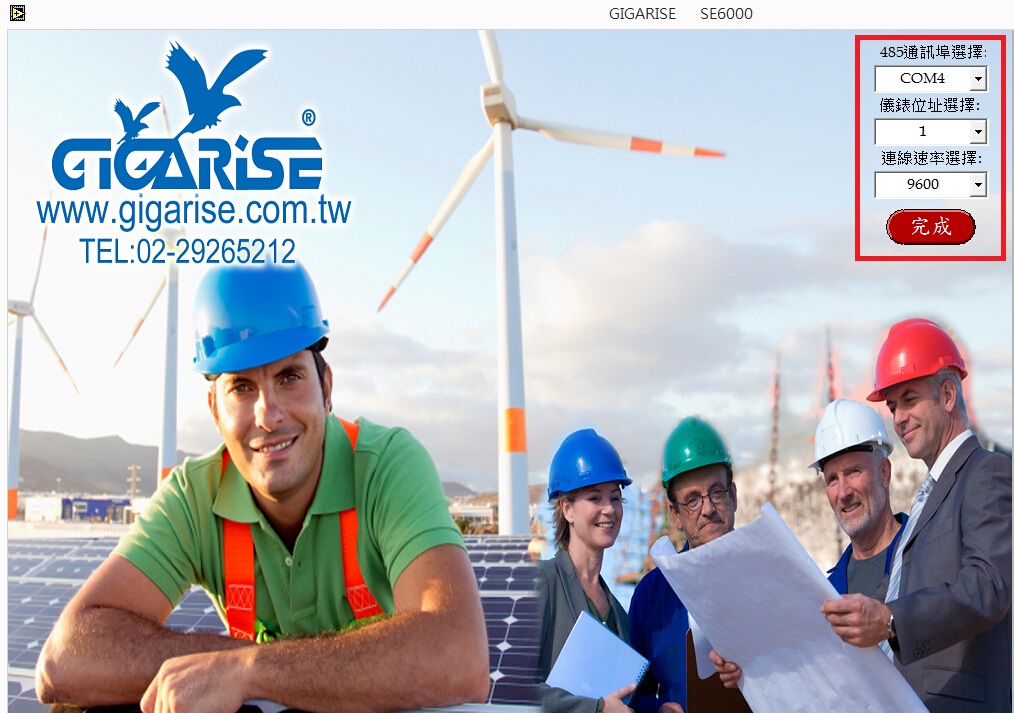

6.    GIGARISE SE6000 → 設定485通訊埠 ：COM4  , 儀錶位置選擇： 1  , 連線速率選擇： 9600  → 完成

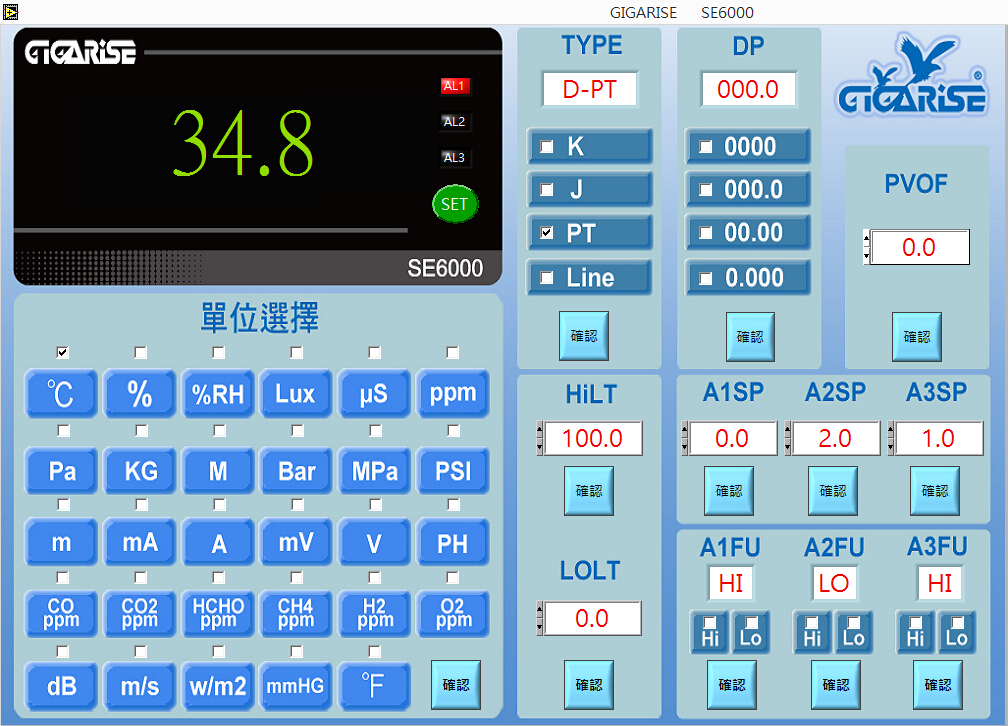

7.    連結完成 開始儀表監控

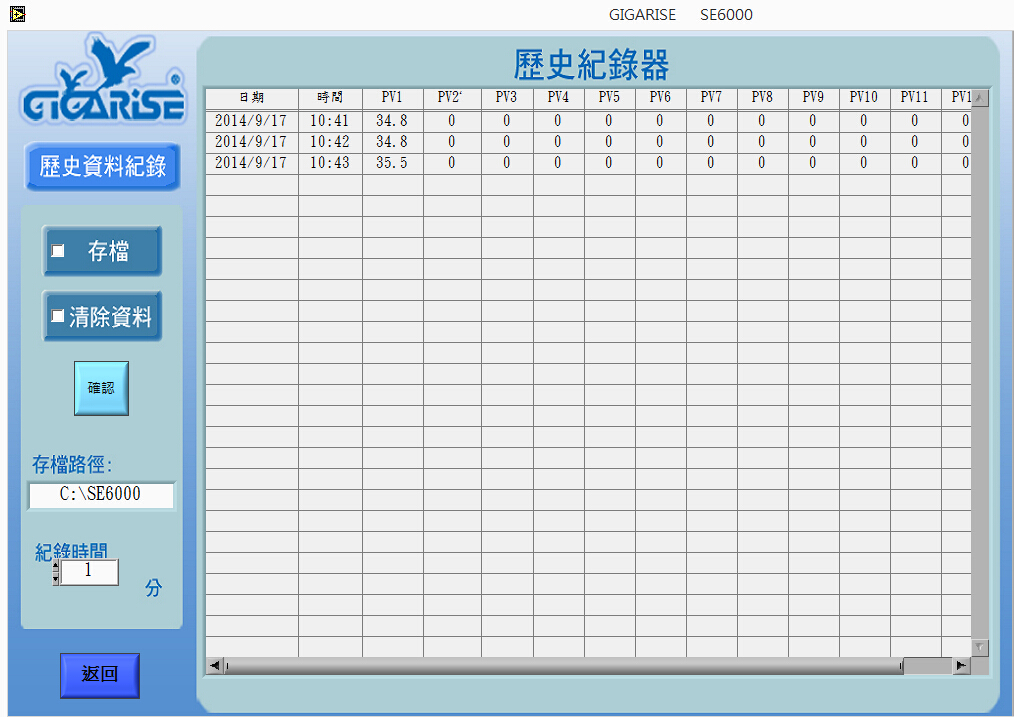

8.    歷史紀錄頁面











Unable to locate the LabVIEW Run-Time Engine

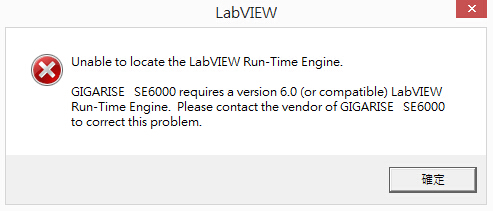

1.   ※執行產品程式軟體 無法正常執行運作 Unable to locate the LabVIEW Run-Time Engine

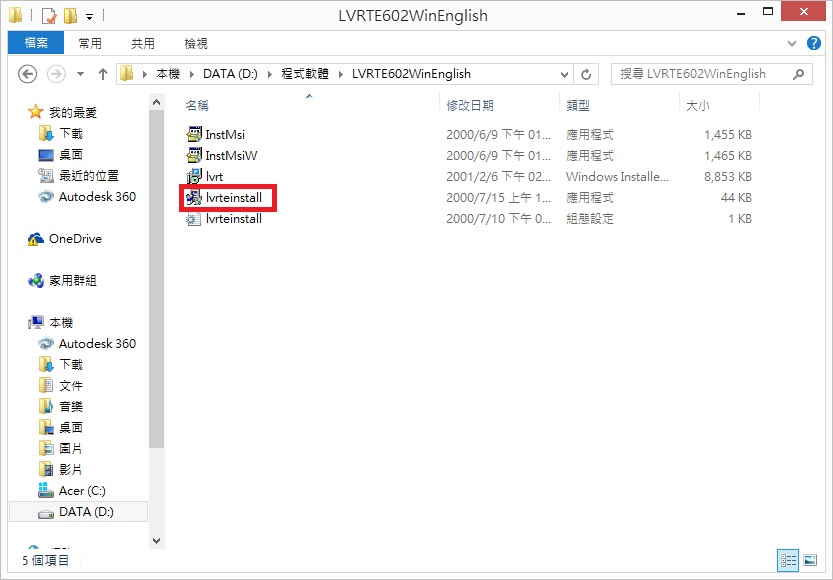

2.   下載 LVRTE602WinEnglish 軟件 解壓縮並執行 lvrteinstall.exe

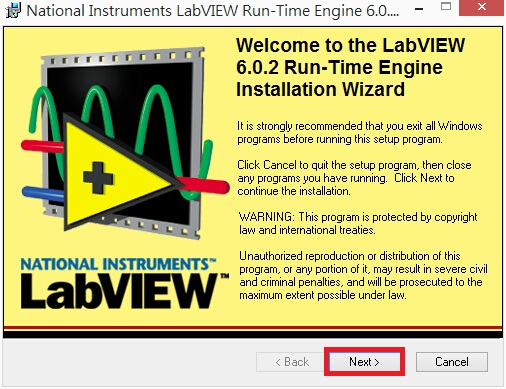

3.   執行 lvrteinstall.exe 安裝程序 → Next

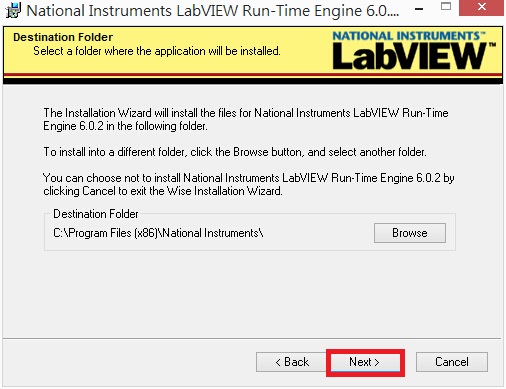

4.    Next

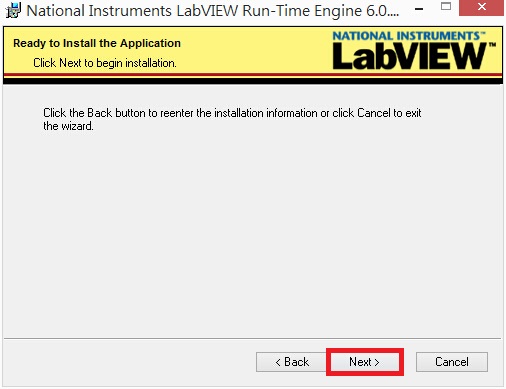

5.    Next

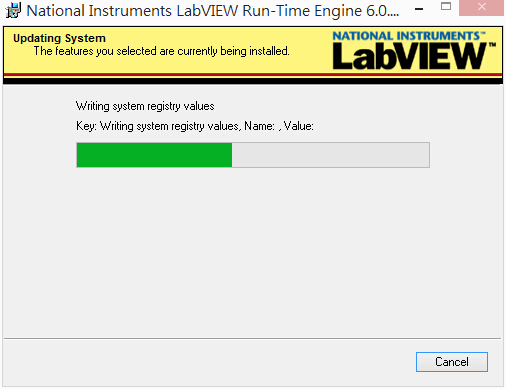

6.    等待安裝程序

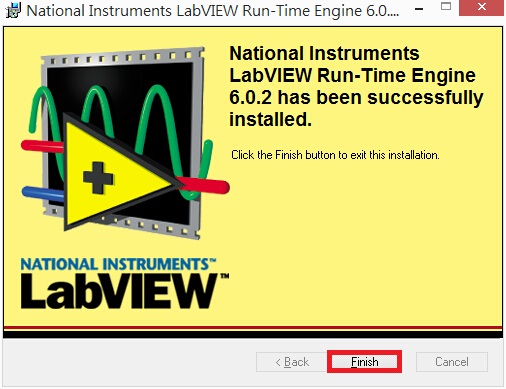

7.    安裝完成 → Finish
